Posted: Thu 3 Jan - 15:32 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
• CLEOPATRA Sys 1 : novembre 1977 / 7300 Exp • CLEOPATRA EM : novembre 1977 / 1600 Exp • PYRAMID EM (2 joueurs).: février 1978 / 950 Exp
Avant tout, je tiens à remercier Jean-René KARR pour exposer ce jeu lors de certaines manifestations et pour m’avoir permis d’utiliser ces commentaires.
Ce Flipper est donc une pièce unique. C’est le premier prototype Gottlieb de flipper électronique géré par microprocesseur. Il est le témoin d’un tournant dans l’histoire de Gottlieb, contrairement aux autres prototypes de la période (qui étaient presque toujours détruits à l’issue du développement). Ce « Designers Prototype » avait été préservé à Northlake (dans le bureau personnel d’Alvin Gottlieb) et ce jusqu'à la fermeture du site en 1985. Par la suite, il est passé dans plusieurs mains, mais toujours resté dans la famille Gottlieb, qui s’en sépara finalement au milieu des années 90. Jean René KARR a eu la chance de pouvoir l’acquérir en 1997, d’un collectionneur Californien.
Dans les premiers mois de 1976, Gottlieb décida d’entrer (par force !) dans l’ère électronique. A la hâte, une caisse et un fronton de Spirit Of 76 furent prélevés en début de chaîne (avant décoration) par deux ingénieurs nouvellement embauchés. Ils allaient servir de base au tout premier prototype de la génération « System 1 ».
D’emblé, le classique fronton EM – 4 joueurs fut tout bonnement scié en deux, une charnière rajoutée, afin de donner un accès facile à l’électronique. Ce principe optimisé par la suite sera conservé sur le Cléopatra SS de série et sur quatorze des quinze autres Gottlieb’s Système 1 produit !
Le plateau est un White Wood. Le thème du jeu n’avait pas encore été décidé !
On peut remarquer que les habituels décors de couleur bleu réservés aux prototypes ont été mixés avec des décors rouges et verts.
Seules des indications manuscrites sont présentes sur le plateau afin de rendre plus lisible le jeu
Le câblage général est très particulier ; filasses et organes sont tous identifiés à la main. Il y a un mixe avec des connecteurs de flippers EM. On peut cependant remarquer l’utilisation de bobines conventionnelle pour les EM. Ainsi, les flippers sont équipés de leur habituel A-5141 (elles seront par la suite remplacées par des A-17875), alors que les Kicker et Eject Hole utilisent des Bobines A-5195 jusque la réservée aux Xylophones ; elles seront remplacées par les classiques A-5194 sur les versions ‘’production’’.
La planche de fond est dépouillée. On retrouve deux transformateurs et deux ponts de graëtz puisque à partir du Cléopatra, le courant continu fait son apparition sur les jeux Gottlieb.
Pour ce qui est du reste de la caisse on retrouve un xylophone (équipant les premiers systèmes 1). On remarquera toutefois à l’emplacement de la Cash Box la présence d’une réservation prévue pour un haut parleur. Ceci laisse penser qu’une carte son était certainement en cours d’élaboration.

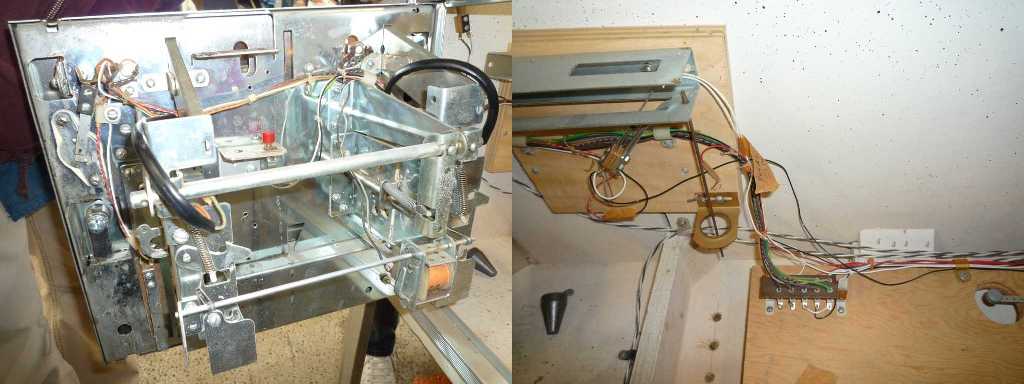

La porte est directement issue des jeux EM mais contrairement à la caisse, elle n’est pas de la génération du Spirit of 76. Seule une platine permettant d’ajouter le Play / Test Switch a été rapportée, les fils de ce dernier se trouvant associé au classique toron (tresse / textile)
Le fronton reçoit pour l’occasion la carte alimentation, la platine porte fusible ainsi que les relais du Tilt et Game Over. Ils trouveront leur place sur le plateau lorsque la version production sera d’actualité.
Ce prototype reçut alors les premières cartes électroniques développées par Rockwell-Collins pour Gottlieb, sur la base d’une architecture 4 bits destinée initialement aux petits calculateurs PPS4/2 de l’époque. JR KARR : « Les cartes prototype Rockwell de l’époque ne me sont malheureusement pas parvenues. Pour une raison que j’ignore, l’adressage initial des switchs et solénoïdes ne respectait pas celui du Cléopatra SS mis finalement en production »
A noter que l’intérieur du fronton garde les stigmates de différentes évolutions jusqu'à la définition finale.
Ce flipper n’a jamais été restauré et il n’en a pas besoin ! JR KARR a fait ce qu’il fallait pour qu’il fonctionne comme à l’origine. A noter que ce premier plateau Whitewood du Cléopatra réalisé début 1976 n’a que deux petites différences avec le Cléopatra qui sera mis en production environ un an et demi plus tard ! Ce qui témoigne (si besoin était) de la maîtrise du légendaire designer de Gottlieb : Ed. KRINSKI.
Allez, une dernière photo issue du Bourgogne Game Show (comme les autres d’ailleurs) : Le propriétaire du jeu et Pascal Janin (créateur des cartes du même nom) examinant l’intérieur du jeu.
Posted: Thu 3 Jan - 18:14 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
Très intéressant, ça ressemble un peu à l'histoire d'Apple Pascal _________________ Bergmann "Alarm" 1958 à restaurer... + Bally "Flash Gordon" fonctionnel + Bally "Space Time" fonctionnel + machine à sous Bally Wulff "King Classic" fonctionnelle
Posted: Thu 3 Jan - 18:26 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
_________________ recherche désespérément méca en gironde à retaper, qui ne soit ni ruiné, ni ruinant :-) années mi/ fin 70's Gottlieb ou Bally de préférence .
Posted: Thu 3 Jan - 19:20 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
Ca me rappelle les premiers Vierzon à l'Arche Hôtel... _________________ Convertis-toi au flipper mécanique, tu reviendras à la source (Evangile selon St Meca, psaume II, verset IV ). C'est parce que la vitesse de la lumière est plus élevée que celle du son, que certains paraissent brillants avant d'avoir l'air con.
Posted: Thu 3 Jan - 21:27 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
Merci Pierre pour cette belle histoire d'un flipper assurement très rare : 1 seul exemplaire !
N.B. : Gaffe les gars, il y a un espion en veste mauve (4eme et dernière photo) qui est en train de mitrailler les entrailles de ce prototype unique.... il semblerait même qu'il vienne d'une puissance étrangère (LUX....) !
Posted: Thu 3 Jan - 22:09 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
Pascal-57000 wrote:
Très intéressant, ça ressemble un peu à l'histoire d'Apple Pascal
l'histoire d'Apple? c'est à dire ? _________________ recherche désespérément méca en gironde à retaper, qui ne soit ni ruiné, ni ruinant :-) années mi/ fin 70's Gottlieb ou Bally de préférence .
Posted: Fri 4 Jan - 07:53 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
Flipaddict wrote:
Pascal-57000 wrote:
Très intéressant, ça ressemble un peu à l'histoire d'Apple Pascal
l'histoire d'Apple? c'est à dire ?
Salut Apple a démarré dans un garage, 2 copains bricoleurs ont fabriqué un ordinateur à partir de pièces de récupération. http://fr.wikipedia.org/wiki/Histoire_d'Apple Malheureusement pour Gottlieb (idem Williams et Bally), le développement grand public de l'informatique les a ruinés.
Comme Zim57, l'espion à la veste mauve dont la main armée apparait sur plusieurs photos, je l'ai reconnu Pascal _________________ Bergmann "Alarm" 1958 à restaurer... + Bally "Flash Gordon" fonctionnel + Bally "Space Time" fonctionnel + machine à sous Bally Wulff "King Classic" fonctionnelle
Posted: Fri 4 Jan - 17:54 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
Je revois encore Jean-René KARR nous raconter comment à force de travailler au corps l'américain qui détenait ce flipper, Jean -René avait fini par l'avoir à l'usure. Il m'avait dit qu'apparemment le type ne l'aurait lâché qu'à un véritable collectionneur, et pas pour en faire une affaire commerciale. Jean-René, à force de temps, avait fait ses preuves. Sacré Jean-René, quelle persuasion, en tout cas, après toutes ces années, le flip est toujours là. Il avait exposé ce flip dans les années 1998 ou 1999, alors que Vierzon se déroulait toujours à l'Arche Hôtel, où descendent toujours nombre de collectionneurs, pour ce WE de légende. _________________ Convertis-toi au flipper mécanique, tu reviendras à la source (Evangile selon St Meca, psaume II, verset IV ). C'est parce que la vitesse de la lumière est plus élevée que celle du son, que certains paraissent brillants avant d'avoir l'air con.
Posted: Sat 5 Jan - 02:13 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
Pascal-57000 wrote:
Flipaddict wrote:
Pascal-57000 wrote:
Très intéressant, ça ressemble un peu à l'histoire d'Apple Pascal
l'histoire d'Apple? c'est à dire ?
Salut Apple a démarré dans un garage, 2 copains bricoleurs ont fabriqué un ordinateur à partir de pièces de récupération. http://fr.wikipedia.org/wiki/Histoire_d'Apple Malheureusement pour Gottlieb (idem Williams et Bally), le développement grand public de l'informatique les a ruinés.
Comme Zim57, l'espion à la veste mauve dont la main armée apparait sur plusieurs photos, je l'ai reconnu Pascal
Merci Pascal, je connais bien l'histoire d'Apple , mais je n'ai pourtant pas fais ce parallèle , Gootlieb à l'époque de la fabrication de ce "prototype", était déjà un acteur majeur du milieu , rien de comparable à Apple à ses débuts.
Après, je te l'accordes, en regardant bien le coté "simpliste" de la backbox notamment, les inscriptions plateau à la mains, etc, donnent un petit coté "ébauche" semblable au premières création Apple dans leur aspect "sommaire" ... _________________ recherche désespérément méca en gironde à retaper, qui ne soit ni ruiné, ni ruinant :-) années mi/ fin 70's Gottlieb ou Bally de préférence .
Posted: Sun 6 Jan - 20:25 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
l'espion en veste mauve ... lol:
j'aime bien, surtout qu'il a publié Outre-Rhin sur le sujet peu après les prises de vue - pour une fois plus rapide
perso, j'étais vraiment enthousiasmé par ce whitewood et par les explications de JRK, mais on a bien été laissé seuls sur le sujet, enfin, l'impression que j'ai eue et je trouve cela dommage, lors de la prise photo, manque que Pierre (qui photographie... lol:) - on est resté à 4 autour du flip pendant un bon 3/4 d'heure sans que cela n'attire du monde
JRK a laissé entendre que c'était la dernière fois qu'il allait sortir ce jeu....
Posted: Thu 10 Jan - 18:08 (2013) Post subject: CLEOPATRA Sys 1 "WHITE WOOD"
En tout cas, moi j'étais super content que JRK accepte de présenter son jeu.... Mais il faut croire que ca intéresse pas beaucoup de monde l'histoire, sont plus intéressés par les cotes ... sniff C'est pareil avec le magazine _________________ Bourgogne Game Show les 20 et 21 septembre 2014
