Posted: Wed 7 Jul - 21:33 (2010) Post subject: DEBUTANTS : JE RESTAURE MON PLATEAU (Démontage et dépose du vénilya)
DEBUTANTS : JE RESTAURE MON PLATEAU (Démontage et dépose du vénilya) PAR KANGOUROU
Afin de compléter les différents articles concernant la remise en route mécanique d’un flipper, je vous propose de découvrir les différentes étapes de restauration d’un plateau de jeu.
[g]LE DÉMONTAGE[/g]
Temps moyen : 1h00 à 1h30
Dans cette première phase de démontage, laissez le plateau tel quel dans la caisse pour démonter tous les éléments situés SUR celui-ci :
Décors, caoutchoucs, ampoules, plots, visserie diverse Ponts de couloirs, rails métalliques, clous Porte-carte, piste du haut

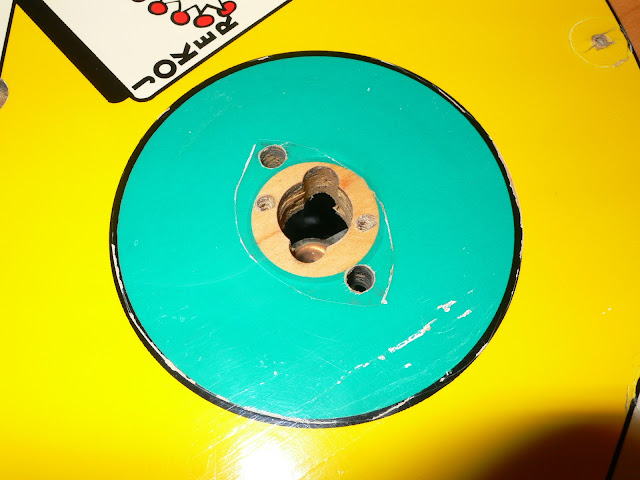

A noter que les bumpers se démontent par dessus (enlevez le cabochon de bumper et dévissez les 2 vis situées à l’intérieur de celui-ci) et par dessous le plateau (descrïption plus bas)
Les raquettes de flippers, les cibles fixes, les contacts de slig shot, les contacts à 10 points, les couloirs latéraux en bois, les open-gate (si le flipper en est pourvu), se démontent uniquement par-dessous le plateau
Afin de ne pas abîmer le plateau, protégez celui-ci avec un outil épais et aidez-vous d’un tournevis large, en le faisant tourner pour chasser les rails métalliques
Une fois que tous les éléments situés sur le plateau sont démontés, relevez le plateau contre le fronton pour avoir accès à tous les éléments situés sous le plateau
[g][s]Le démontage des bumpers[/s][/g]
Veillez à avoir dévissé préalablement les 2 vis situées dans le corps du bumper et accessibles depuis le dessus du plateau Dévissez les 2 écrous nylstop et les 3 vis du support de bobine Dessoudez les 2 fils arrivants à la bobine et les 2 fils arrivants au support d’ampoule

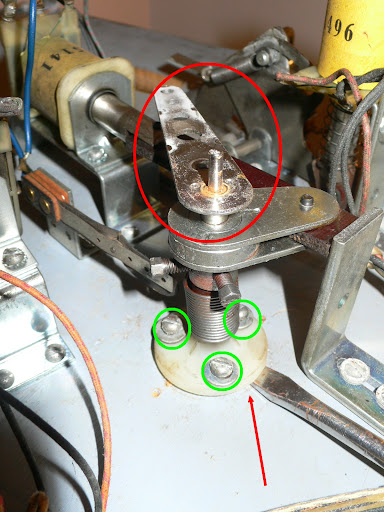

[g][s]Le démontage des doigts de flippers[/s][/g]
Dévissez les 2 écrous de réglage du doigt de flipper
Retirez le doigt de flipper (muni de son batteur en plastique) par le dessus du plateau Dévissez la vis de maintien du batteur en plastique, et enlevez le en vue d’effectuer son nettoyage Positionnez le doigt de flipper tel que représenté sur la photo (permet à l’ensemble ressort/plongeur de rester positionné pour un remontage aisé)
Dévissez sans les enlever, les 3 vis du guide du doigt de flipper et laissez un espace de 1 à 2 m/m au niveau du dessous du plateau de manière à supprimer le débordement du guide lorsque le plateau sera vénilyé
Idem pour l’open gate (si le flipper en est pourvu), Dévissez sans les enlever, les 3 vis du support et laissez un espace de 1 à 2 m/m au niveau du dessous du plateau de manière à supprimer le débordement du guide lorsque le plateau sera vénilyé
Les guides seront situés au même plan que la partie jeu
[g][s]Le démontage des cibles fixes et contacts[/s][/g]
Dévissez les 2 vis de chaque contact, puis retirez ceux-ci de leur encoche
[g][s]Le démontage les couloirs latéraux en bois[/s][/g]
Il suffit de dévisser les différentes vis sous le plateau !

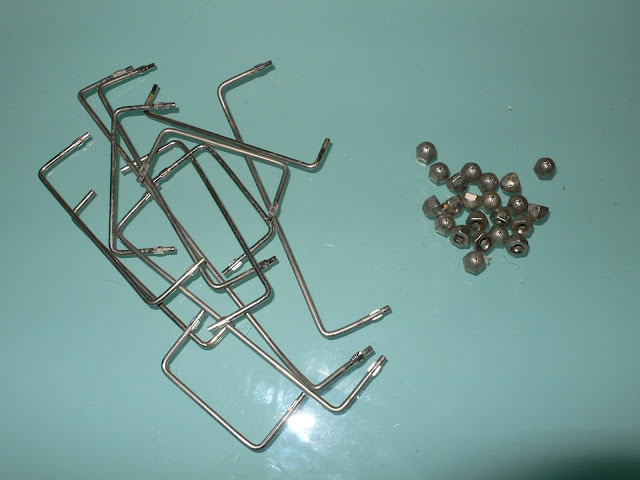

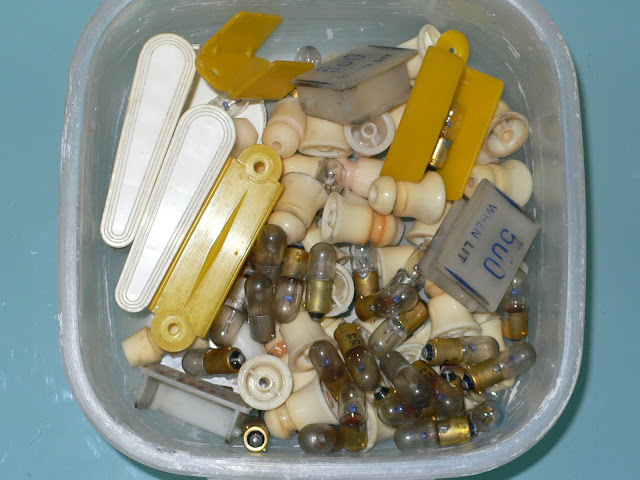

Collectez tous les éléments qui passeront au lave-vaisselle

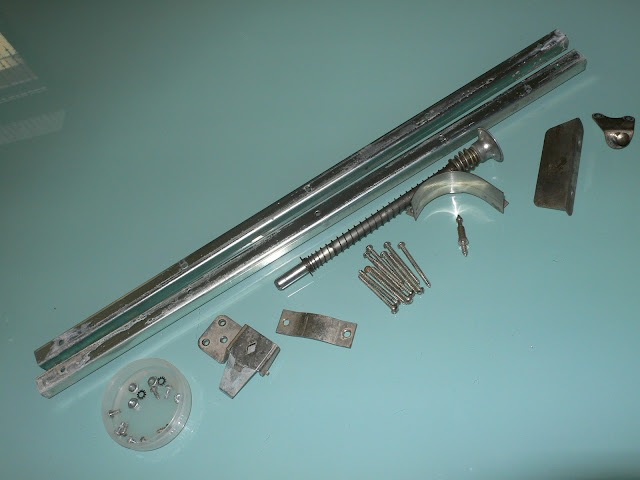

Collectez tous les éléments qui seront lustrés
Voilà un plateau qui paraissait nickel et qui, une fois débarrassé de tous ses éléments, à besoin d’un bon coup de fraîcheur (çà me rappelle les appartements qui sont franchement crades, une fois qu’on a enlevé les tableaux et les meubles !)
[g]LA SUPPRESSION DU VENILYA[/g]
Temps moyen : 0h10 à 0h15

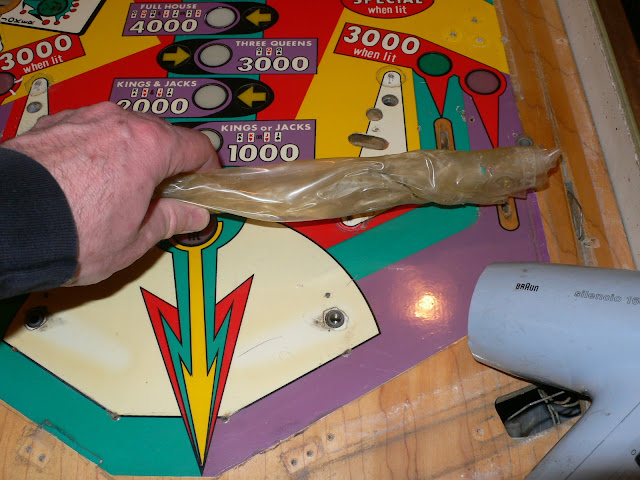

Préchauffez le vénilya avec un sèche-cheveux à une distance de 15 cms environ
Décollez délicatement celui-ci de haut en bas tout en balayant la partie à décoller avec le sèche-cheveux, dans le sens des fibres du bois du plateau, en enroulant le vénilya sur lui-même, afin qu’il ne se recolle pas sur le plateau

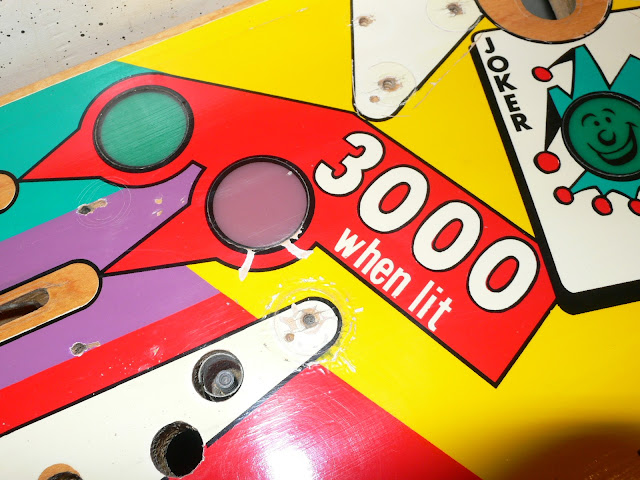

La différence «avec» et «sans» vénilya est flagrante
[g] LE NETTOYAGE DU PLATEAU[/g]
Temps moyen : 0h30 à 1h00
J’utilise du TOLUENE, un produit chimique nettement supérieur au White Spirit, en terme d’efficacité et de rapidité de nettoyage (le temps de nettoyage a été divisé par 3 !)
[g]IMPORTANT :
- Ma recommandation concerne l’utilisation du toluène UNIQUEMENT sur les plateaux GOTTLIEB des années 60 à 79 Il est donc vivement recommandé d’effectuer un essai préalable avec les autres marques de flippers
- Le produit est volatile, l'inhalation de ses vapeurs est nocive, aérez, portez un masque ![/g]
Nettoyer l’ensemble du plateau avec un chiffon propre, zones par zones, en changeant régulièrement d'endroit au niveau du chiffon Vérifiez les zones nettoyées à contre-jour
Voilà le boulot de retouches de peinture qui m’attend
_________________ Convertis-toi au flipper mécanique, tu reviendras à la source (Evangile selon St Meca, psaume II, verset IV ). C'est parce que la vitesse de la lumière est plus élevée que celle du son, que certains paraissent brillants avant d'avoir l'air con.
Posted: Thu 28 Jul - 17:08 (2011) Post subject: DEBUTANTS : JE RESTAURE MON PLATEAU (Démontage et dépose du vénilya)
bonjour,je vais entreprendre pendant mes vacances la restauration du plateau (pose vénilia) et nettoyage de mon flipper jungle en suivant les consignes de francis.sur le plateau il y a des étoiles pour le bonus,je dois les démonter? et je voudrais savoir comment trouver les motifs qui sont sur la porte tournante? peut tu me dire avec quel logiciel tu travail tes images et quels format tu donnes pour avoir les bonnes dimensions des différents motifs. merci d'avance pour ton aide. marcoca
Posted: Thu 28 Jul - 19:48 (2011) Post subject: DEBUTANTS : JE RESTAURE MON PLATEAU (Démontage et dépose du vénilya)
marcoca wrote:
étoiles pour le bonus,je dois les démonter? et je voudrais savoir comment trouver les motifs qui sont sur la porte tournante? peut tu me dire avec quel logiciel tu travail tes images et quels format tu donnes pour avoir les bonnes dimensions des différents motifs. merci d'avance pour ton aide. marcoca
Posted: Fri 29 Jul - 08:23 (2011) Post subject: DEBUTANTS : JE RESTAURE MON PLATEAU (Démontage et dépose du vénilya)
Je conseillerai de travailler plutôt sous Photoshop et Illustrator qui sont beaucoup mieux adaptés pour la réfections d'images et tu peux surtout travailler au format réel (échelle 1) _________________ encore au taquet niveau place...il faut que je pousse les murs...et recherche backglass Atlantis!
