schéma FACES (Segasa)

noreply@xooit.com (Pascal-57000) — Sat, 19 Dec 2015 09:41:37 +0000

Salut
je réapparais après une longue absence mon job étant beaucoup trop envahissant ! (ça ira mieux d'ici 5 ans ), je n'ai toujours pas trouvé le temps pour restaurer mon Bergmann "Alarm" et mon Flash Gordon ainsi que mon "Space Time" n'ont eu droit qu'à une révision + nettoyage et fonctionnent toujours sans problème.
Le "Party Zone" que mon fils avait laissé en pension dans mon garage a été remplacé par un "Big Guns" et évidemment les bagnoles sont dehors été comme hiver

Bref, pour la famille je suis sur un "FACES" Sonic / Segasa, j'avance très lentement et je vais bientôt avoir besoin du schéma car celui qui est dispo sur IPDB n'est vraiment pas très propre, si quelqu'un a une meilleure version (Mad World peut-être ?) ça serait le pied.
La mécanique de ce flipper avait été abondamment graissée, y compris les plongeurs de flippers et bumpers, vous imaginez le pâté de crasse durcie !
Les flippers espagnols n'ont pas ma préférence mais ce modèle est finalement très proche des Williams, dans mes souvenirs même les cales carton isolant les lamelles de contacts étaient de la camelotte et se déréglaient très vite, là ce n'est pas le cas.
Sur le fronton, j'ai totalement démonté tous les compteurs, nettoyé et remonté, ça m'a pris un temps fou mais avec de la rigueur ça devrait fonctionner dès la remise en service.
Je termine la révision du plateau inférieur et la semaine prochaine j'attaquerai le plateau de jeu.
L'un des connecteurs avait 3 pinoches cassées à raz du carton, ils tenaient juste par le fil brasé à l'intérieur, j'ai donc fabriqué dans une feuille de PVC un renfort que j'ai collé à l'Araldite et maintenant ça tient
Je vous raconte pas les mesures et le traçage pour les 18 trous espacés de 11,1 mm... le résultat est satisfaisant.

A bientôt
Pascal

Post: http://www.retro-flip.com/t7329-sch-ma-FACES-Segasa.htm

Hot ans cold — Remise en route.

noreply@xooit.com (corto) — Sat, 05 Sep 2015 12:34:37 +0000

Bonjours.
Je vien de récupérer un hot ans cold de 74. En electro mécanique .
A la mise sous tension rien de ce passe. A part quel que lumière.

J ai remarquer que la bobine numéro 77 reste toujours en contacte et chauffe.
Je ne sais pas si cela est normale.

Post: http://www.retro-flip.com/t7073-Hot-ans-cold.htm

Playmatic Fantasy — Cherche schema

noreply@xooit.com (NPN3904) — Tue, 18 Aug 2015 05:50:36 +0000

Bonjour a tous

J'ai quelques soucis avec un playmatic Fantasy
Si quelqu'un a le schéma , ça me rendrais bien service

Merci d'avance

Post: http://www.retro-flip.com/t7046-Playmatic-Fantasy.htm

Hot and Cold — Cherche schema

noreply@xooit.com (pinballmad) — Mon, 27 Jul 2015 09:15:31 +0000

Bonjour a tous,

Je cherche un schema pour "Hot and Cold" 4 EM, ou un schema d'un autre EM Inder de la même génération.

J'ai déjà dépanner beaucoup des flipper SS (je suis ingénieur électronique) et aussi les flippers EM Gottlieb. C'est mon premier Inder est c'est super difficile sans schéma.

Merci.

A bientôt.

Post: http://www.retro-flip.com/t7005-Hot-and-Cold.htm

Carte d'instructions

noreply@xooit.com (Nathanael) — Sat, 11 Jul 2015 16:03:44 +0000


	POKER PLUS UN, DEUX, TROIS, ou QUATRE JOUEURS		3 BALLES PAR JOUEURS
	INSTRUCTIONS
	* 2 up rollovers score 50.000 points at beginning each ball.
	* 4 sides rollovers plus 1 central, lit x 10 left and right respectively.
	* 4 drop targets score 5.000 points and advance bonus.
	* Central drop targets score 10.000 points plus 10.000 points by each down target, resetting drop target bank.
	* 2 sides rollovers score 1.000 points plus 1.000 points by each down target, multiplying by 10 when lite.

Besoin d'aide pour la traduction de ma petite carte d'instruction...

Post: http://www.retro-flip.com/t6973-Carte-d-instruction.htm

RECEL SA - Poker Plus

noreply@xooit.com (Nathanael) — Sun, 05 Jul 2015 16:45:40 +0000

Je me permet de présenter mon flipper.

Voici quelques photos d'icelui.

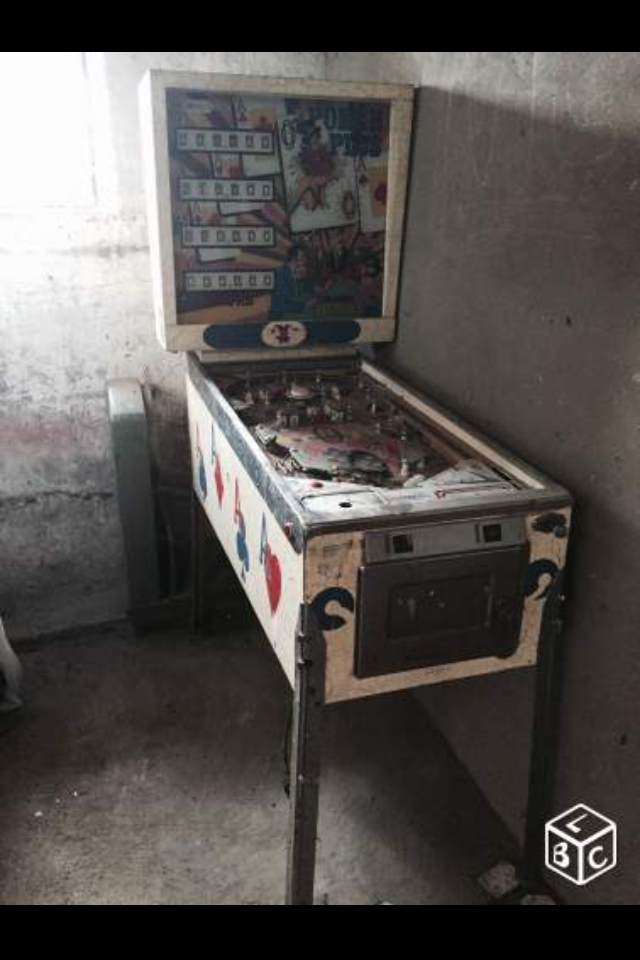

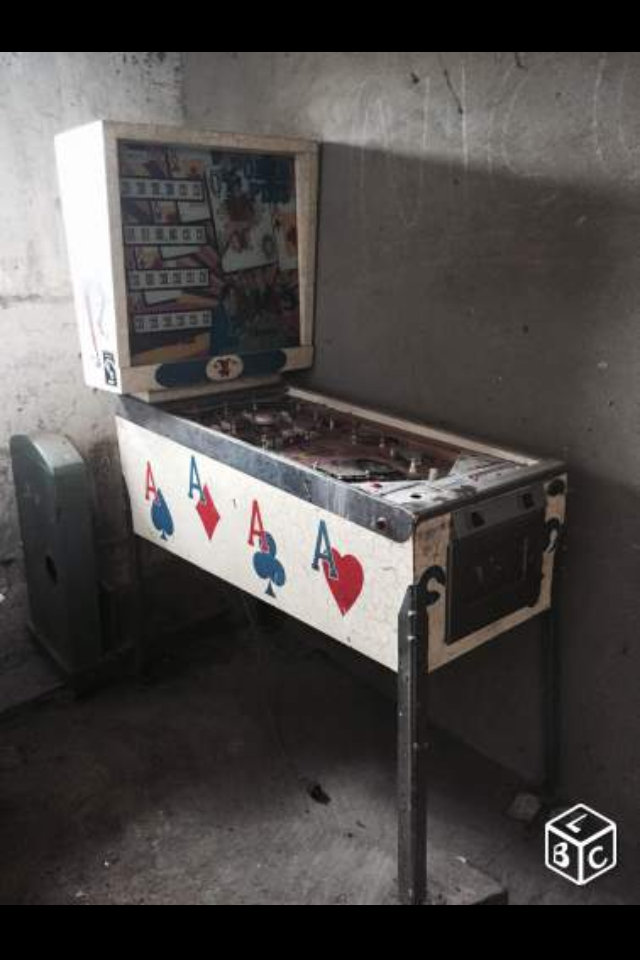

à l'achat (Image de "LeBonCoin")

Post: http://www.retro-flip.com/t6960-RECEL-SA-Poker-Plus.htm

soucis avec bobine sur FACES — probleme alimentation bobine

noreply@xooit.com (tisane10) — Fri, 26 Jun 2015 19:50:16 +0000

bonjour a tous

je viens de remettre en service un segasa sonic faces sur le quel plus rien ne marchait ;
nettoyage des compteurs , de tous les contacts moteur , bank , unit etc etc .... et changement de toutes les barrettes de connectique que j'ai remplacé par des barrettes de dominos broche ;
remise en place des plateaux et miracle , ça marche .... ou presque ; en effet lors de la 1ere partie un ronronnement se fait entendre , je continue ma partie , trop heureux que ça marche , mais une odeur monte ..... je coupe tout et j'ausculte .....
résultat , une des 2 bobines du reste en permanence alimentée .... une petite video valant mieux qu'un long discours :
http://www.youtube.com/v/mbzUAqeX2Hg

une deuxième vidéo sur laquelle j'ai affiché des scores manuellement , le nombre de parties ok , la remise à zéro ok , le nombre de joueurs ok , mais toujours ce problème de bobine qui reste alimentée ...
http://www.youtube.com/v/GFRJdIKpp9Y

j'ai recontrôlé a peu près tout mais la je sèche .... vous avez une piste de recherche svp ????? merci !!!!!

Post: http://www.retro-flip.com/t6946-soucis-avec-bobine-sur-FACES.htm

creterium 75 de recel — principe de comptabilité des points bonus

noreply@xooit.com (jaunet bernard) — Fri, 19 Jun 2015 23:01:11 +0000

bonjour à tous ,
j'ai un ami qui remet en marche un critérium 75 , pour ses essais il fait monter les points de bonus , l'unité de bonus les prend en compte mais lorsque la bille quitte le jeu, l'unité de bonus se remet à zéro sans restituer sur les compteurs les points gagnés . faut il qu'une des billes prisonnière soit dans l’éjecteur pour comptabiliser les points bonus???
MONTAF45 dans sa description du criterium 75 dit "les billes prisonnières permettent de monter son bonus"
Si quelqu'un connait le fonctionnement des bonus je suis preneur de l'explication !!!
cordialement et bonne nuit à tous

Post: http://www.retro-flip.com/t6936-creterium-75-de-recel.htm

Décompte bonus Critérium 75

noreply@xooit.com (Serge85) — Thu, 04 Jun 2015 18:55:44 +0000

bonjour à tous
Après un nettoyage de fond en comble, il ne me reste plus que le décompte du bonus sur la 3ème bille qui ne donne pas de point
Je ne sais plus trop quoi contrôler !
Un doute sur la reprise d'une soudure/shunt sur le moteur en 1B
Merci pour votre aide

Post: http://www.retro-flip.com/t6908-D-compte-bonus-Crit-rium-75.htm

RESTAURATION FLIPPER SONIC PROSPECTOR

noreply@xooit.com (joan) — Fri, 15 May 2015 05:41:43 +0000

Bonjour
Hier je suis aller chercher un flipper Sonic segasa Prospector et bien sur il n'y avait pas la documentation

Alors si quelqu'un a le manuel et le schema electrique dans ces archives et pourrais me le faire passer ça me rendrais bien service pour quand j'attaquerais la restauration ,la je vais d'abord finir le Williams Straight Flush.....
En vous remerciant.....

Joan.........

Post: http://www.retro-flip.com/t6872-CHERCHE-MANUEL-SCHEMA-FLIPPER-SONIC-PROSPECTOR.htm

criterium 75 — pas de comptage points

noreply@xooit.com (cyrille) — Mon, 04 May 2015 15:51:03 +0000

Bonjour a toute et tous
Après une longue absence,je reviens enfin.
je viens de trouver un criterium 75 en pas trop mauvais état.
le rest semble correcte
Après avoir tout vérifier,(je crois)je n'ait aucune action de points sur le plateau rien ne réagis (aucune réaction pas de communication entre le plateaux et le fronton).
j 'ai le plan mais pas le reste de la doc
Recell c'est comme GOTTLIEB ?
Pouvez vous m'aider?
Merci

Post: http://www.retro-flip.com/t6836-crterium-75.htm

playmatic fiesta — shema

noreply@xooit.com (fcpcc) — Tue, 14 Apr 2015 19:10:04 +0000

bj à tous je recherche le shéma du fiesta afin de commencer sa restauration ,
si par hasard quelqu'un avait ce shéma je serai preneur.........
merci d'avance
fcpcc

Post: http://www.retro-flip.com/t6799-playmatic-fiesta.htm

FACES : Démarrage de remise en route

noreply@xooit.com (sousou7580) — Sun, 11 Jan 2015 18:16:18 +0000

Bonjour à tous,
Heureux possesseur d'un FACES depuis plus de 5 ans, je me décide enfin à entreprendre sa résurrection.

Ce sera avec un HOT SHOT mes premiers méca (j'ai par ailleurs 14 GOTTLIEB sys1, 12 en état de marche et 2 en "entretien" ).

Pour bien commencer, et après la lecture des posts pour débutants que j'ai dévoré et qui explique bien l'ordre de la manœuvre, je souhaiterais avoir le manuel et les "schematic" de ce flipper.
L'un d'entre-vous a-t-il ça en PDF ?

Merci d'avance.

Post: http://www.retro-flip.com/t6525-FACES-D-marrage-de-remise-en-route.htm

Remise en route playmatic fiesta — outhole+ bonus unit non stop

noreply@xooit.com (Tangawi) — Fri, 07 Nov 2014 15:09:22 +0000

Bonjour à tous. Qui pourrais me renseigner sur la sequece de RAZ d'un playmatic? il démarre quand j'appuie sur le crédit, les compteurs se remettent à zéro puis il tourne en continu avec le outhole qui ejecte sans arrêt ainsi que l'unité de bonus qui se remet à zéro non stop. Aucun contact fermés sur le plateau. Merçi pour votre aide.

Post: http://www.retro-flip.com/t6325-Remise-en-route-playmatic-fiesta.htm

Remise en route criterium 75 — Bank ne se réarme pas

noreply@xooit.com (Tangawi) — Tue, 30 Sep 2014 08:25:13 +0000

Bonjour à tous, je redémarre un criterium 75 et mon seul soucis et les réarmement du bank! Si je le fait manuellement, tout rentre dans l'ordre et e joue. Je ne possède aucun schéma et je n'en trouve aucun. Qui pourrais me dire qui réarme ce bank? merçi

Post: http://www.retro-flip.com/t6213-Remise-en-route-criterium-75.htm

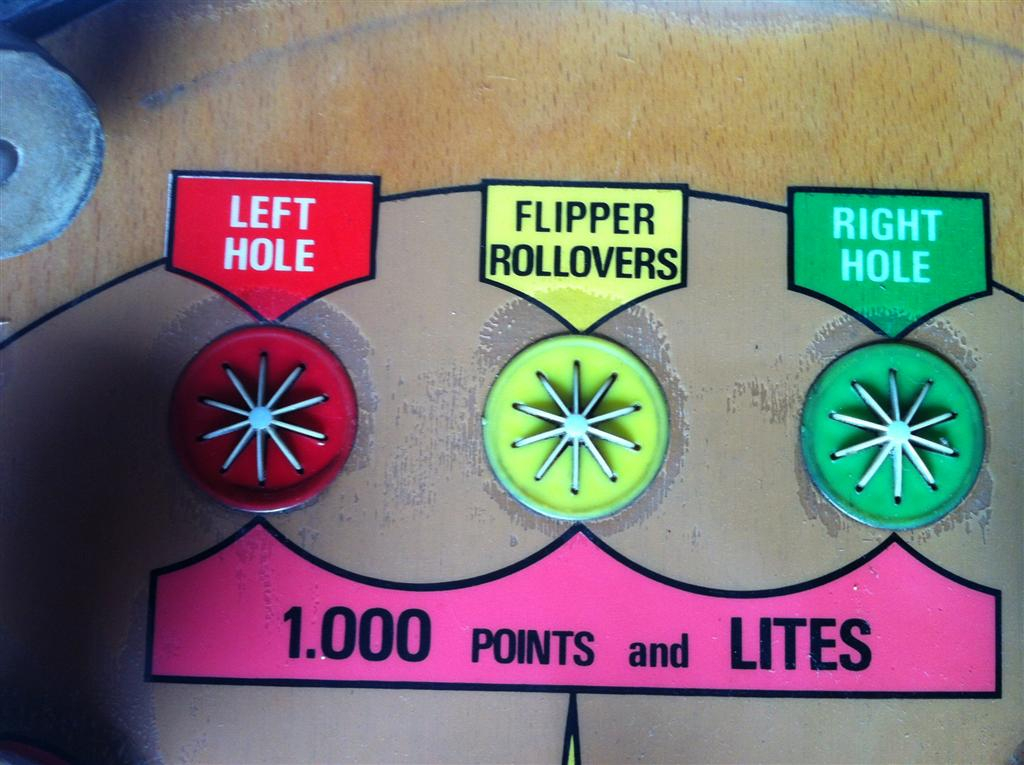

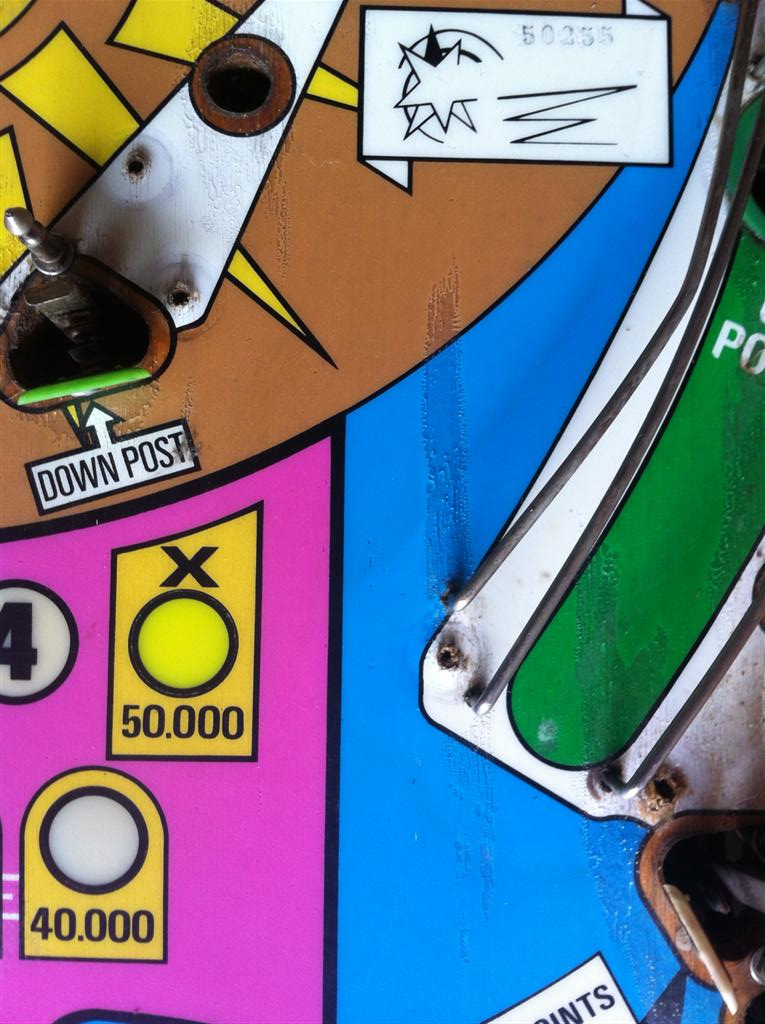

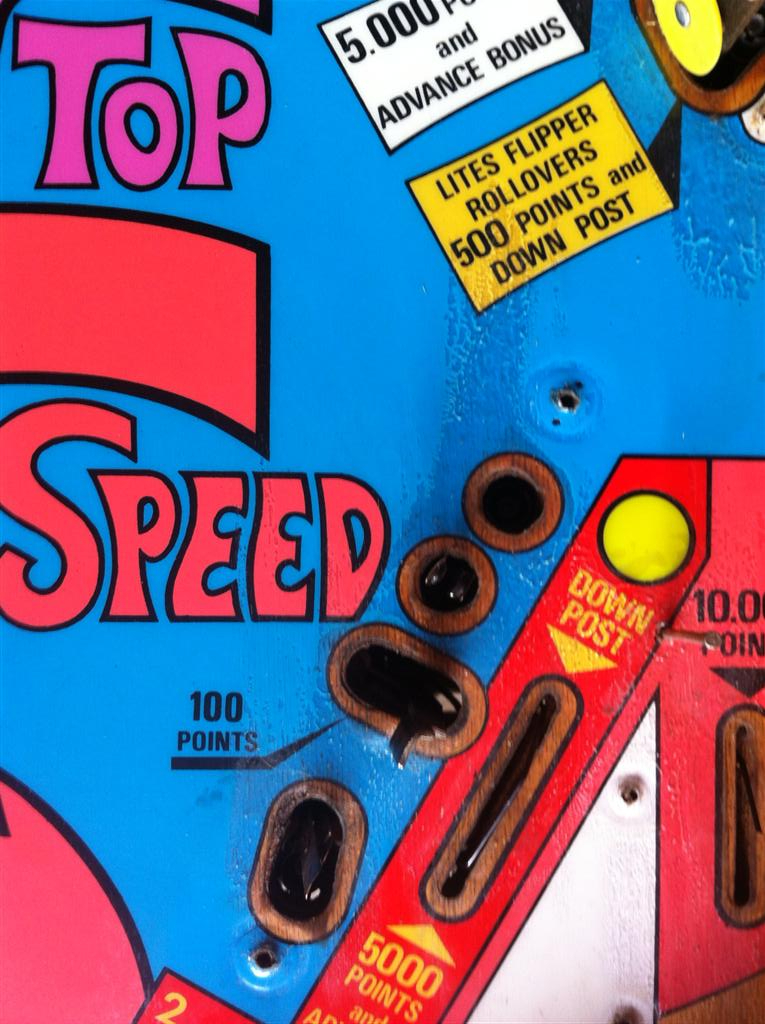

Top Speed — Enfin

noreply@xooit.com (olive) — Sat, 06 Sep 2014 15:47:41 +0000

Après quelques ~~années~~ temps , je me suis décidé à remettre en route le Top Speed.

Je pensais que le plateau était recouvert d'une sorte de Plexi comme sur les Interfilp (Espagnoles eux aussi) mais non c'est juste une sorte de vinyle qui bien sur commence à faire des bulles par endroit.

Avez vous des expériences sur le retrait de celui ci?
Il semble que la colle Espagnole soit très résistante et le plateau est recouvert entièrement même dans le couloir du lance bille.

J'aurais d'autres questions par la suite...

Post: http://www.retro-flip.com/t6131-Top-Speed.htm

Mon Prospector ne démarre plus! (résolu)

noreply@xooit.com (TICTAC) — Wed, 23 Jul 2014 07:11:26 +0000

Me revoici avec un petit soucis sur mon Prospector:
Nettoyé dans les moindres recoins avec amour, j'ai pu le découvrir sur 2/300 parties. Une horloge ! Jusqu'au jour ou après un repos de deux semaines sans fonctionner:
Je lance une partie, les scores se remettent à zéro, mais je ne peux enclencher le deuxième joueur. Je lance la bille, mais certains éjecteurs de billes ne fonctionnent plus. La bille est perdue. Puis ne revient plus. Depuis, le bouton star ne donne plus rien!!!
J'ai donc potassé ce site à la recherche d'indices:
-Contact bouton Start, OK
-Fusibles et supports, OK
-Contacts game over, OK
-Conductibilités et connecteurs, semblent OK, même si je ne m'y retrouve pas toujours!
-Contacts des crédits dans le fronton, OK

Un point que j'ai remarqué, c'est que la bobine qui se trouve dans la porte et qui traverse les monnayeurs n'est plus excité lorsque j'allume le flip. Seul la bobine du relais de déconnexion fonctionne à l'allumage.

Si j'appuie sur le relais Start. Les compteurs se remettent à zéro, mais la partie ne se lance pas.

Désolé pour la tartine! Mais si une âme charitable et compétente se plonge sur le sujet, elle appréciera certainement de posséder un maximum d'infos.
La panne s'étant produite après une petite période d'arrêt laisse penser à un retour d'oxydation. Mais ou?????
Le plan du Prospector se trouve dans mon précédent message.(Problème de loterie)
D'avance merci.
Eric.

Post: http://www.retro-flip.com/t6004-Mon-Prospector-ne-d-marre-plus.htm

Loterie qui ne s'allume pas sur Prospector

noreply@xooit.com (TICTAC) — Wed, 18 Jun 2014 06:12:13 +0000

Après les petites présentations, je souhaiterais vous soumettre un petit problème : Les lampes de la loterie ne s'allument pas. Le petit compteur de loterie fonctionne bien, la loterie claque si besoin, mais pas de loupiotes!!!!
Je précise que j'ai effectué un nettoyage de tous les éléments de ce flip (80 heures estimées). Il n'y a pas de fils dessoudés ou bricolés, les broches de contacteurs sont bien fonctionnels. J'avais démonté le compteur de loterie afin de le nettoyer, j'avais remonté les deux disques opposés sur le même chiffre, le fusible (1A) ne saute pas. Je ne vois pas bien dans quel coin chercher? C'est probablement un truc tout bête! comme on dit!
Rik.

Post: http://www.retro-flip.com/t5899-Loterie-qui-ne-s-allume-pas-sur-Prospector.htm

BOBINE SPACE RACE

noreply@xooit.com (LAURENTG640) — Thu, 02 Jan 2014 09:54:13 +0000

Bonjour a tous
Pendant les vacances je me remet sur la reparation de mon space race car suite a la venue d'une amie qui a utilisé mon flipper un peu
trop longtemps,la bobine d'ejection de la balle a chauufé et n'a plus assez de puissance pour l'ejection.
Impossible de retrouver la bobine d'origine 050-203 B55 700 et il y en a 11 sur le space race,toutes les memes.
Je suis allé chez un réparateur de flipper qui m'a donné une correspondance de chez Gotlieb A-17891.
Le soucis est que la Gotlieb est 1 cm plus haute et le bras ne peut aller jusque dans le fond,donc ca ne marche pas!!!
si quelqu'un a une solution car je ne vois plus trop comment faire.
peut etre qu'une entreprise de bobinage pourrait me la refaire .
j'ai constaté qu'une autre commencait aussi a donner des signes de fatigue!

merci d'avance pour vos conseils

et bonne année a tous
laurent

Post: http://www.retro-flip.com/t5369-BOBINE-SPACE-RACE.htm

panne sur prospector — aprés RAZ le flip décompte toutes les billes

noreply@xooit.com (belugue) — Sat, 21 Dec 2013 14:46:58 +0000

Bonjour,

pouvez vous me trouver une solution car ce flipper a pour destin de devenir cadeau a mes enfants a noel.

Après remise a niveau des divers contacts, le flipper démarre, fait son cycle de RAZ, puis éjecte la bille, puis incrémente toutes les billes ( sans action sur le flipper), puis s'arrête après la troisième.

Le contact bille perdu ok
contact en forme d'étoile sur le plateau ( connait pas le nom) ok
player unti ( semble ok ) contact propres
ball unit ok ( contacts)
coint unit ok ( contacts

Un point qui peut vous aidez, quand je fait un test de continuité avec un multimètre sur les contacts plateau, tout ce qui ait étoile, bille perdu, me donne un contact permanent !! ( pour moi pas normal)

Il me semble que tout passe par les contacts moteur ?

Je n'aie aucun shéma a ma porté !! donc galère pour comprendre le fonctionnement même si grâce a ce forum j'aie déjà pue résoudre des pannes.

dans l'attente d'une réponse d'expert ou super dépanneur
merci
