Posted: Thu 28 May - 13:24 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
Une fois le dessus du plateau fini j'ai attaqué le dessous du plateau.......
J'ai nettoyer tout les contacts ,les douilles d'ampoules ....

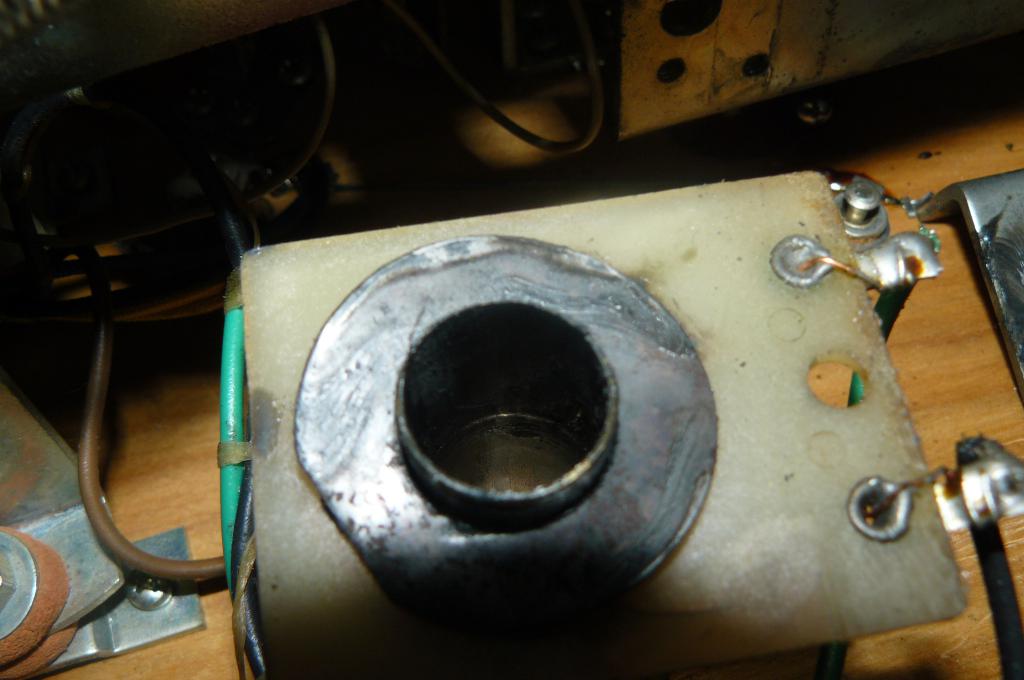

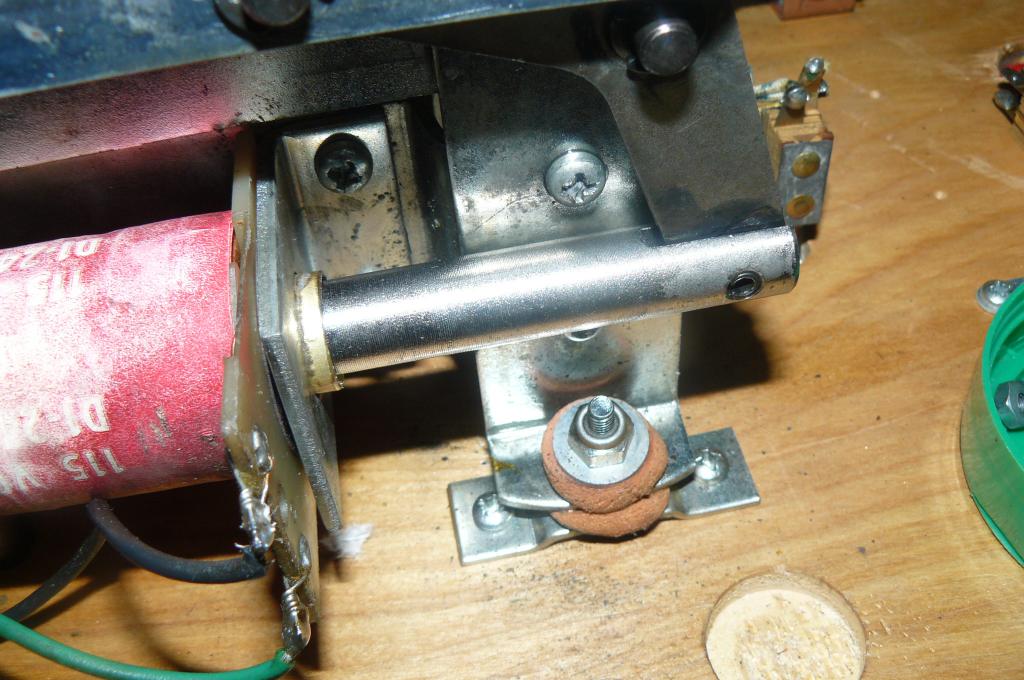

J'ai changer tous les fourreaux du flipper (fronton,planche de fond,et plateau) j'ai trouver plusieurs fourreaux rempli de graisse,ça devais bien marcher....
C'est quand méme mieux comme ça............
Et un autre ...

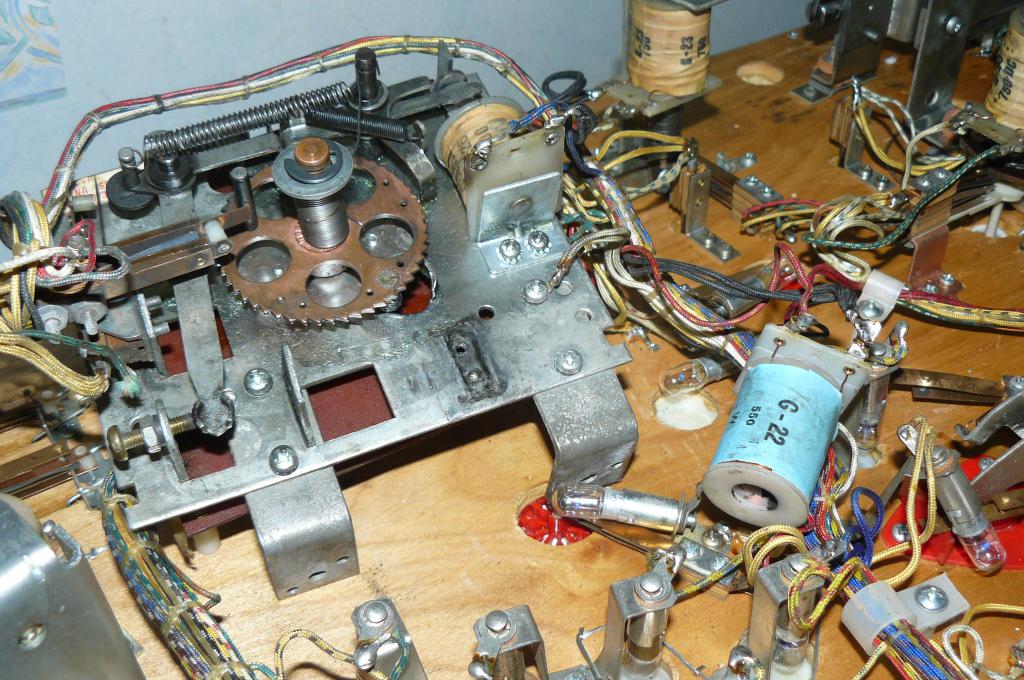

Le dessous de plateau fini.....
Les pannes que j'ai rencontré ....
certaine bobines ne marchais pas et les autre etais molle ,apres recherche j'ai enfin trouvé la panne (grace au schema,merci aux personnes qui me l'on envoyer)
il avais inverser le plus et le moins du pont de diode....
ensuite j'avais la loterie qui marchais pas ,apres un bon nettoyage j'ai vu qu'il y avais un fil de déssoudé....

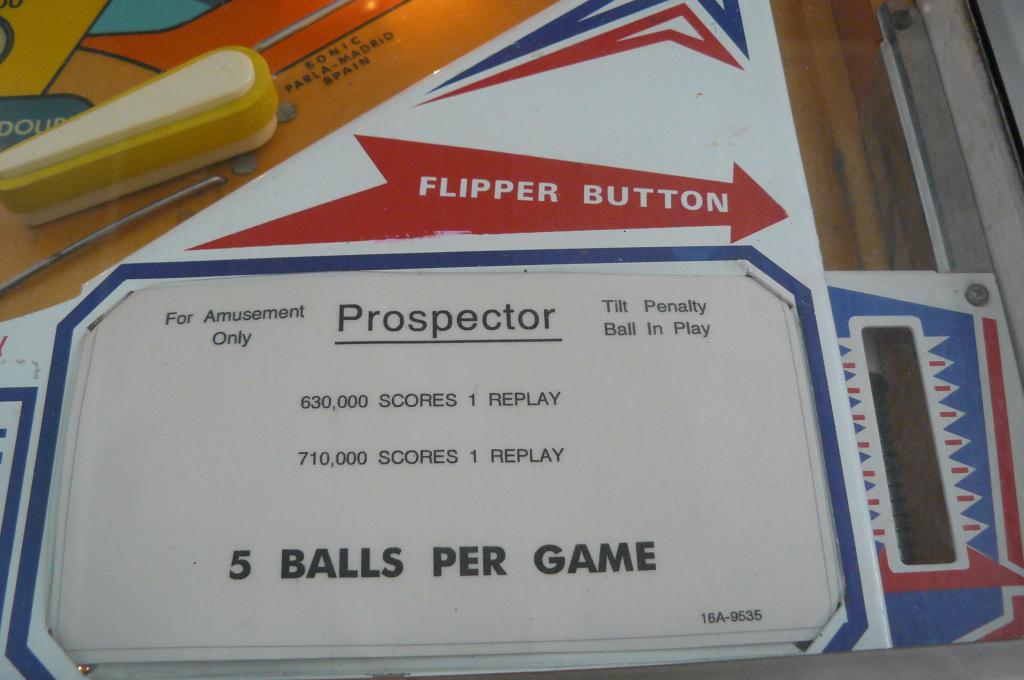

puis j'avais la fiche 3 ou 5 boules qui marchais pas ,le flipper marchais toujours en 3 boules
et grace au schema (encore merci pour ceux qui me l'on envoyer) j'ai pu trouver d'où venais la panne

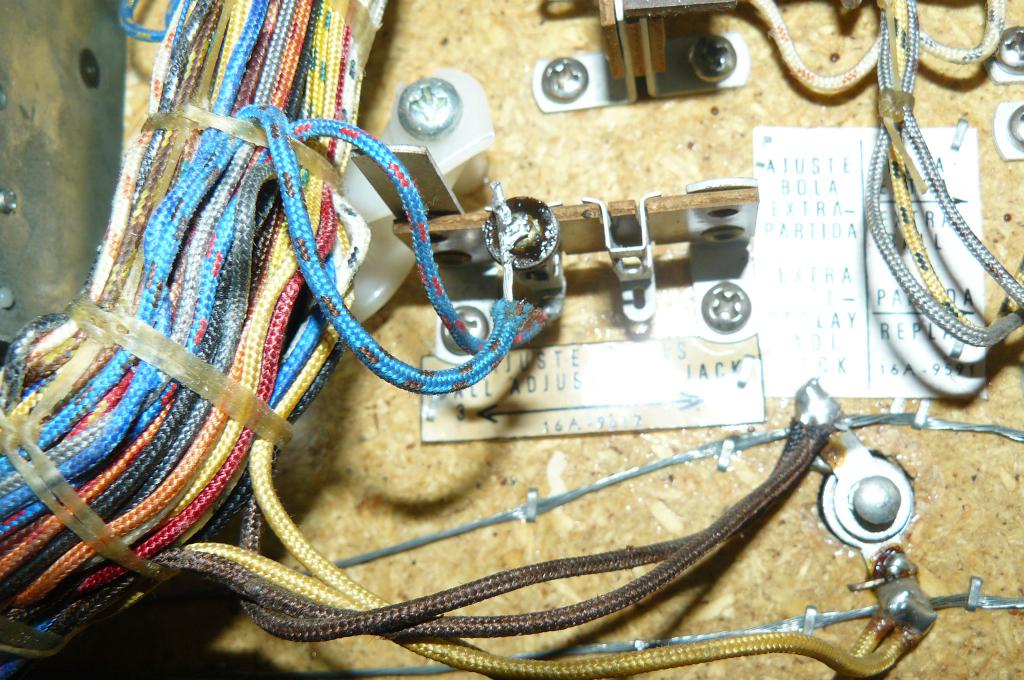

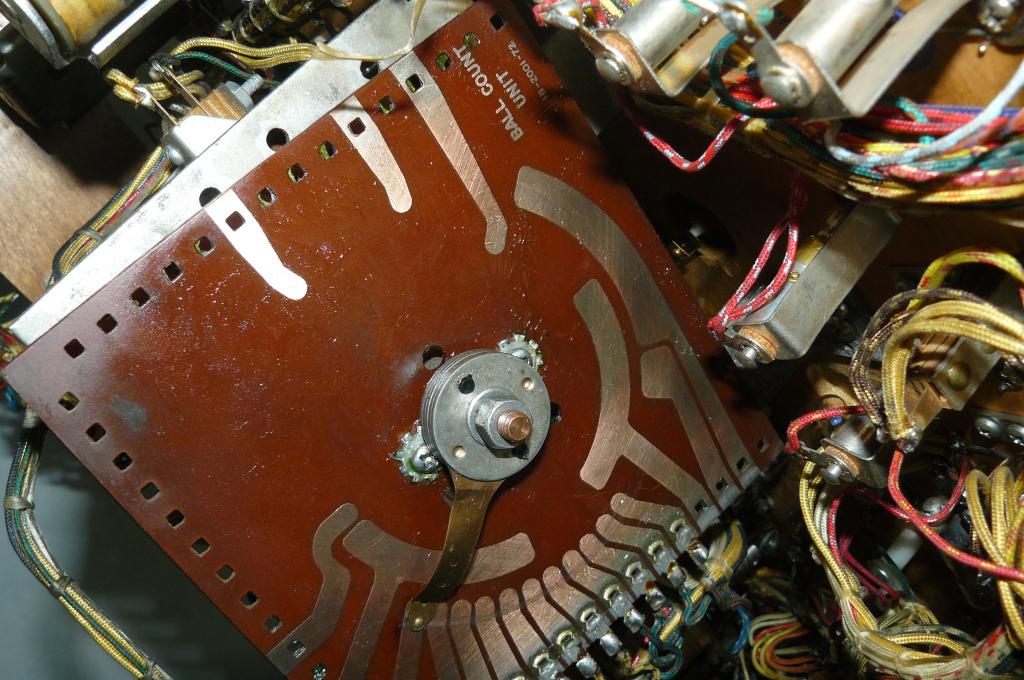

les fils était inversé au niveau du Ball count unit.....
ensuite comme panne j'ai eu, les compteurs avaient du mal a se remettre a zero
ça venais des ressorts trop tendu......
Voila le prospector est presque fini ,il me reste plus que le xylo ,il n'y etais pas ,j'en ai trouvé un a 50 €
Posted: Thu 28 May - 15:52 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
Bon je continu ,j'ai eu un beug avec l'ordi ,je disais donc que j'ai trouvé un xylo a 50€ au musé du jeux ancien,je pense le recevoir d'ici la semaine prochaine.....
je n'ai pas voulu toucher a la peinture de la caisse et du fronton ,car les dessin sont un peu compliqué et comme je ne suis pas doué
je préfére le laisser comme il est ,j'ai juste blanchi l'intérieur de la caisse et du fronton .....
Posted: Tue 2 Jun - 15:06 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
Aujourd'hui j'ai refait les Spinners ,ils n'etaient pas d'origine damier blanc et noir alors que d'origine ,ils sont d'un coté diamant rouge et de l'autre une espéce de bulle bon je vous met des photos .............

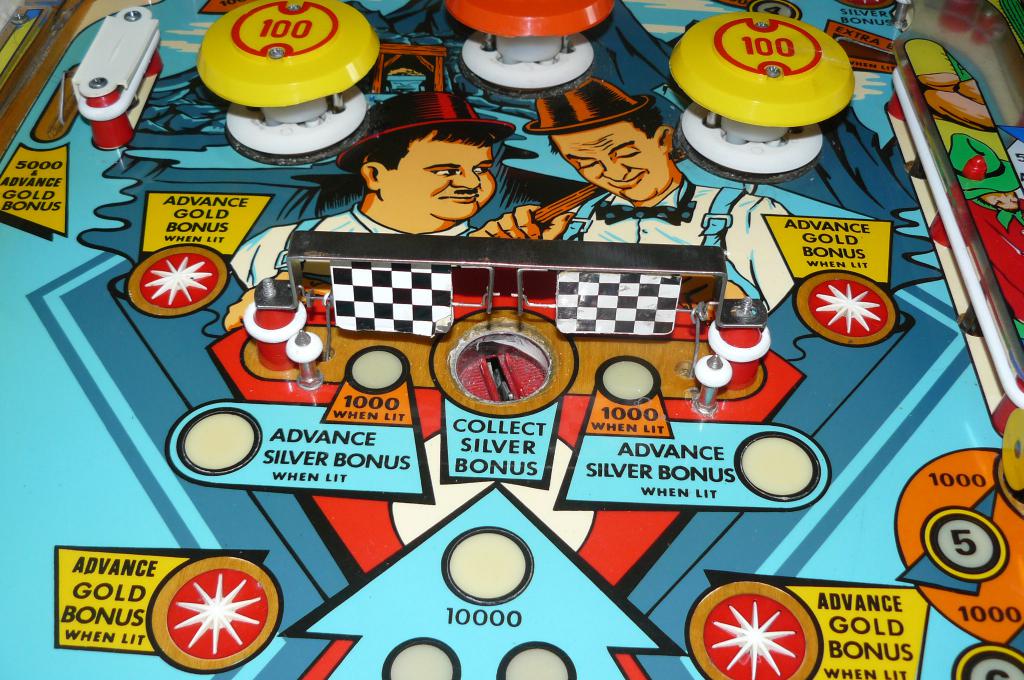

voila les spinners a damier que j'avais......
démontage des spinners......
En cherchant sur le net ,cela fait un bout de temps que je cherche ,j'ai enfin trouver le scan des spinners.....

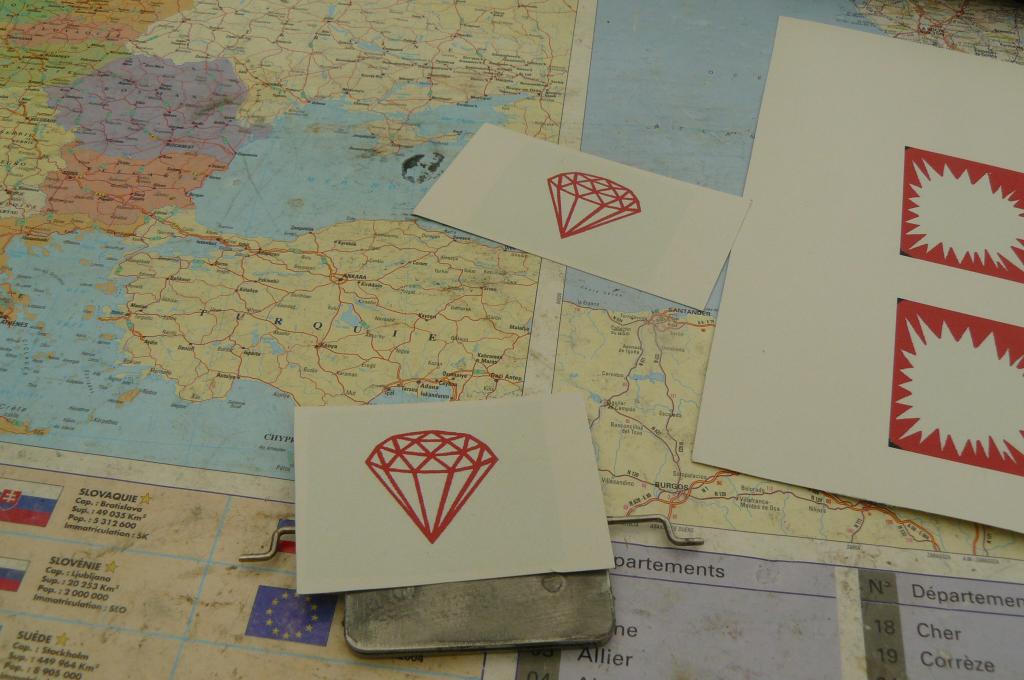

photocopie des dessins .......

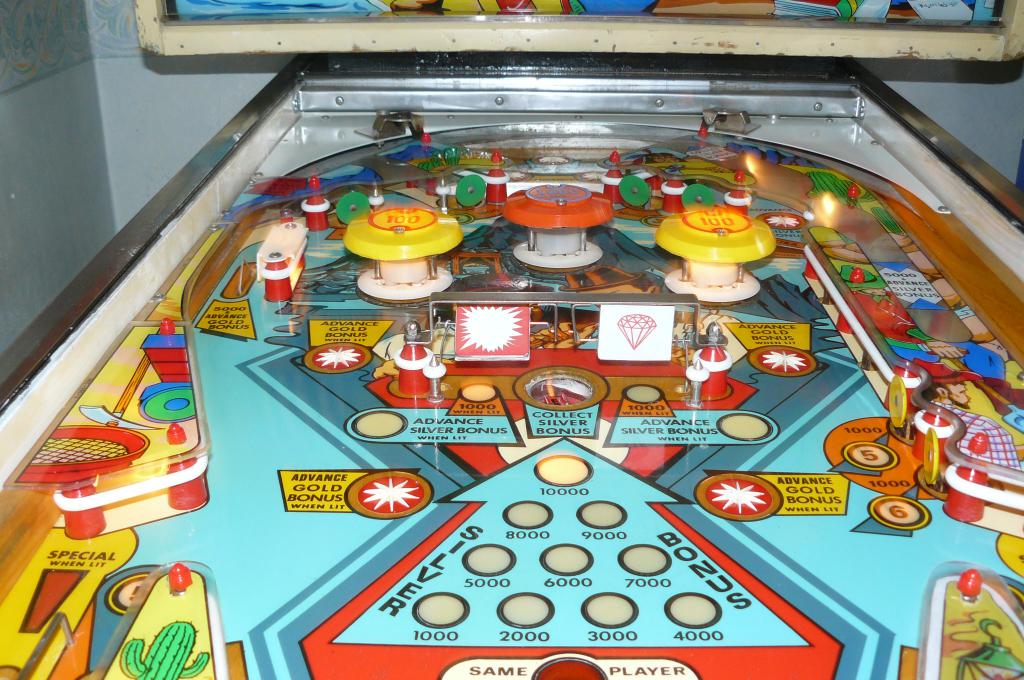

j'ai découper les images puis j'ai collé dessus un flim plastic transparent pour le protéger puis collage sur les spinners.......
bon il m'a fallu recommencer plusieurs fois ,une fois le diamant coller a l'envers ,une autre fois le diamant coller pas du bon coté
Posted: Tue 2 Jun - 17:41 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
joan wrote:
je n'ai pas voulu toucher a la peinture de la caisse et du fronton ,car les dessin sont un peu compliqué et comme je ne suis pas doué
tu es trop modeste, vu le travail que tu fais. Pour la peinture de caisse il faut seulement etre précis et patient: tu prends des pinceaux assez fin et tu te lances. regardes par exemple ce que j'ai pu faire à un flash gordon completement délavé (comme tous les flash d'ailleurs). bon certaines couleurs ne sont à 100 % identiques à l'original, mais le resultat est plutot sympathique
c'est fais entierement à main levée avec des dessins assez compliqués idem sur mon xenon que j'ai repeint également (etait un peu mieux au niveau caisse)
_________________ A vendre/échange : xenon parfait etat, plateau et fronton LED smd (valeur 1200euro)
Posted: Wed 3 Jun - 09:27 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
olive0 wrote:
joan wrote:
je n'ai pas voulu toucher a la peinture de la caisse et du fronton ,car les dessin sont un peu compliqué et comme je ne suis pas doué
tu es trop modeste, vu le travail que tu fais. Pour la peinture de caisse il faut seulement etre précis et patient: tu prends des pinceaux assez fin et tu te lances. regardes par exemple ce que j'ai pu faire à un flash gordon completement délavé (comme tous les flash d'ailleurs). bon certaines couleurs ne sont à 100 % identiques à l'original, mais le resultat est plutot sympathique
c'est fais entierement à main levée avec des dessins assez compliqués idem sur mon xenon que j'ai repeint également (etait un peu mieux au niveau caisse)
Question restauration mécanique ça vas je m'en sort bien ,mais pour ce qui est restauration esthétique (peinture) je suis pas doué donc je fait des essaies plus ou moins réussie sur le magnotron je trouve que je m'en suis pas mal sortie,bon faut dire que les dessins n'etais pas compliquer ,sur le straight flush,je l'ai un peu raté,mais comme tu dit avec peu de patience j'y arriverais un jour........
Je trouve ta restauration peinture plus que sympathique ,du tres bon boulot surtout fais à main levée ,il vas me falloir beaucoup de travail pour en arrivé là...........
Posted: Wed 3 Jun - 13:38 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
Bonjour Pour le pont redresseur ( quatre diodes à l'intérieur ): A mon avis, tu peux inverser le fil rouge et le fil jaune, mais il faut les mettre sur les deux positions des entrées en courant alternatif obligatoirement. Tu peux même inverser le fil orange ( - moins ) et le fil vert jaune blanc ( + plus ) venant du fusible, à condition qu'ils soient sur les deux entrées en courant continu, car il n'y a aucune diode dans le circuit, et le condensateur n'ai même pas polarisé. Il serait même intéressant d'ajouter une diode sur chaque bobine continue ( cinq ), pour préserver le pont plus longtemps. Et si ton flipper n'est pas assez puissant sur ces cinq bobines, malgré que la position sur le transformateur soit sur la position la plus puissante ( deux positions ), rajouter un condensateur polarisé dans le bon sens ( de forte valeur ), sur le condensateur présent, pour booster ces cinq bobines, mais je déconseille fortement, comme d'habitude. Je déconseille même la position forte sur le transformateur, trop de dégâts. Salutations _________________ Bonjour Une grande et belle collection commence à partir du deuxième objet plus ou moins identique au premier, après, elle est sans limite en temps et en nombre. Ensuite, il faudra sans doute pousser les murs. Bon flip à tous
Posted: Sat 13 Jun - 09:17 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
Mad World 64 wrote:
Bonjour Pour le pont redresseur ( quatre diodes à l'intérieur ): A mon avis, tu peux inverser le fil rouge et le fil jaune, mais il faut les mettre sur les deux positions des entrées en courant alternatif obligatoirement. Tu peux même inverser le fil orange ( - moins ) et le fil vert jaune blanc ( + plus ) venant du fusible, à condition qu'ils soient sur les deux entrées en courant continu, car il n'y a aucune diode dans le circuit, et le condensateur n'ai même pas polarisé. Il serait même intéressant d'ajouter une diode sur chaque bobine continue ( cinq ), pour préserver le pont plus longtemps. Et si ton flipper n'est pas assez puissant sur ces cinq bobines, malgré que la position sur le transformateur soit sur la position la plus puissante ( deux positions ), rajouter un condensateur polarisé dans le bon sens ( de forte valeur ), sur le condensateur présent, pour booster ces cinq bobines, mais je déconseille fortement, comme d'habitude. Je déconseille même la position forte sur le transformateur, trop de dégâts. Salutations
Bonjour Et merci pour toutes ces informations,le flip est assez puissant comme ça donc je vais le laissé comme il est.........
Posted: Sat 13 Jun - 09:53 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
J'ai reçu le xylo ,et je suis déçu,déja j'avais commander un xylo pour un williams vu que le prospector a la méme mécanique que les williams la personne a qui je l'ai acheté (musé du jeux ancien)m'a dit oui j'en ai pas de souci ,et quand j'ai reçu le colis (le colis c'étais un cubi de vin)c'etais un xylo Bally (pas williams) comme j'avais commandé et je pense en plus qu'il m'a envoyé le plus pourri qu'il avais tout les caoutchoucs qui tiennent les plaques sont mort et les bobines il y en a trois de différentes ,sur les trois ,il y en a une seule qui marche bien les deux autres sont faibles on entend presque pas le son du xylo avant de le monter il m'a fallu le nettoyé et le bricolé,j'ai changer tout les fils électrique ,ceux qui etaient monter dessus je les trouvé trop fin .... les 100 points et les 10 000points le son est trop faible ,il n'y a que les 1000 point qu'on entend bien quelqu'un a t'il une solution pour remédier a ça ?????????????????????????????? A part de changer les deux bobines faible je vois pas d'autres solution.............
Je pense que c'est la premiere et la derniere fois que je commande des pièces détachée a cette personne,car pour moi il n'est pas sérieux.........
voici des photos.........
Photo du colis.....

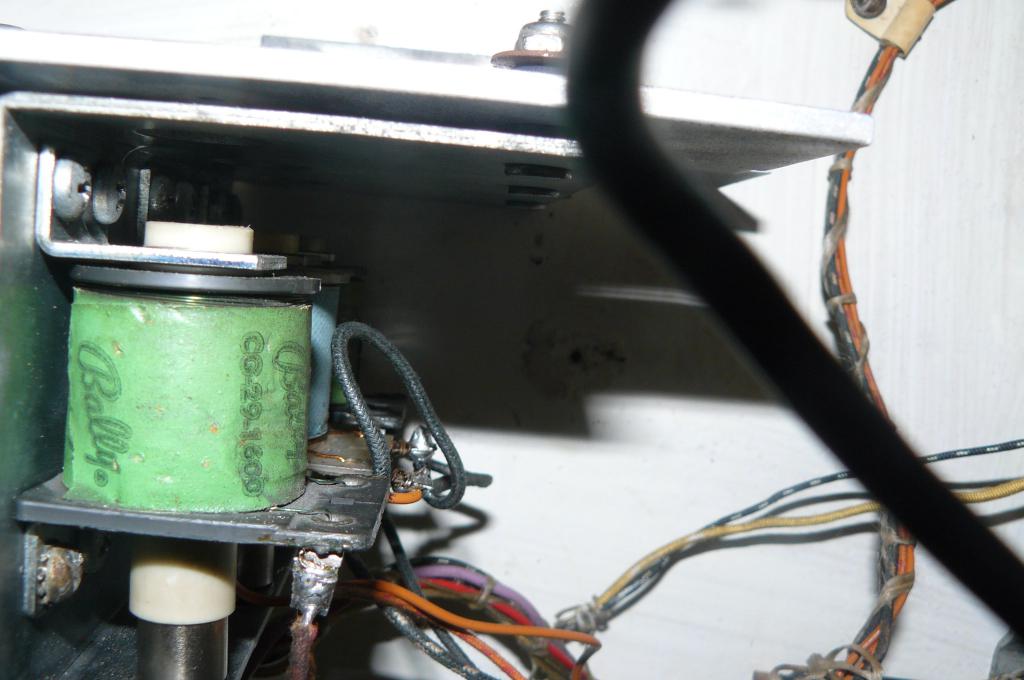

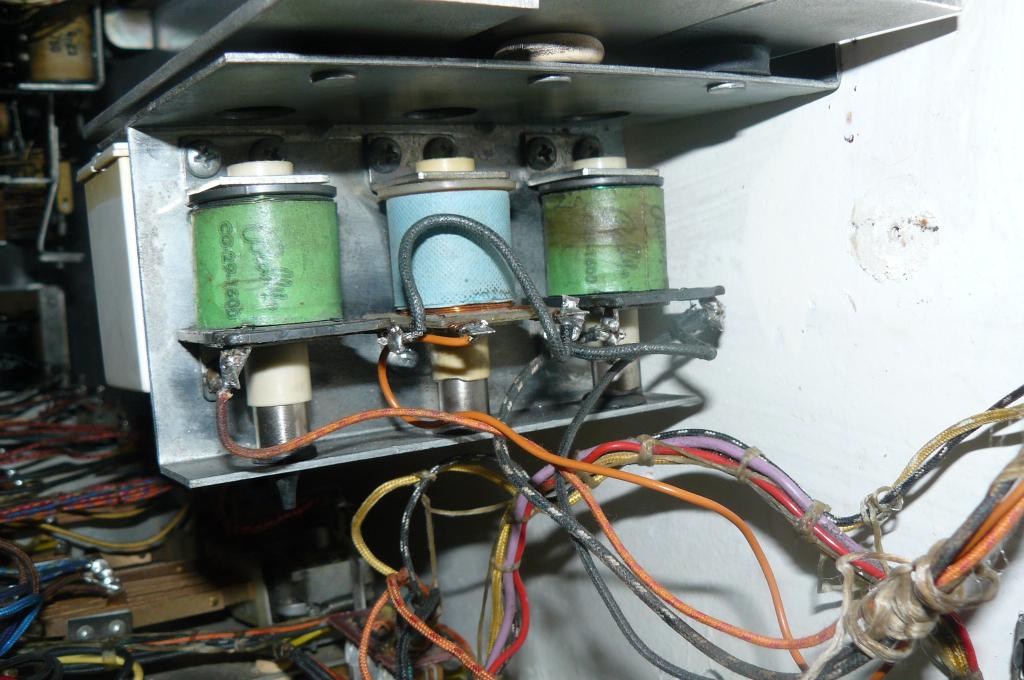

J'étais tellement déçu que je n'avais méme pas pris de photos du xylo pour vous montrer dans l'etat que je l'ai rçu ,je suis allé en faire quelque une mais la il est monté on vois pas trop bien.....
Posted: Sat 13 Jun - 10:33 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
Les Bally sont en 50V et les Williams en 24V, c'est normal que ça ne fonctionne pas bien.... quand au père Paillès, no comment, je me suis déjà fâché avec lui _________________
Recherche Backglass Tolédo et Spanish Eye Recherche Décors Vulcan Recherche Flips Joker Poker et Atlantis
Posted: Sat 13 Jun - 10:49 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
oui déjà eu l'occasion de tester le bonhomme également.. j'espere pour toi qu'il n'a pas trop poussé sur le prix !! c'est pas qu'il n'est pas sérieux, mais il essaye de liquider son stock, donc pas trop regardant sur ce qu'il vend. _________________ A vendre/échange : xenon parfait etat, plateau et fronton LED smd (valeur 1200euro)
Posted: Sat 13 Jun - 10:55 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
il m'en manque un sur mon bally si tu veux t'en débarasser, envoie moi tes conditions par MP _________________ A vendre/échange : xenon parfait etat, plateau et fronton LED smd (valeur 1200euro)
Posted: Sat 13 Jun - 12:34 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
Il est possible de mettre des bobines williams (ou gottlieb) pour le faire marcher....... C'est ce que je vais d'ailleurs faire sur mon jet spin (4 xylo Bally qui trainent et pas un Gottlieb !) Par contre faire attention, la résistance des bobines de xylo est assez élevée par rapport aux autres bobines courantes . _________________ Falstaff-Ship Mates-Big Indian-Surf champ - Jet Spin -Jungle Queen - Joker Pokers EM & S1-Solar ride -Dragon
Posted: Wed 17 Jun - 20:04 (2015) Post subject: RESTAURATION FLIPPER SONIC PROSPECTOR
Je viens de virer les diodes des bobines sur un xylo Bally et, pour voir, je l'ai branché directement sur le jet spin.
La Gouillette m'avait dit que cela fonctionnerait. Effectivement, c'est un peu plus "mou" comme son que les gottliebs d'origine. Néanmoins, j'ai un son très correct pour les 3 lames. Et, je pense qu'en nettoyant les plongeurs (au repos depuis 35 ans ) , le son devrait être encore meilleur! _________________ Falstaff-Ship Mates-Big Indian-Surf champ - Jet Spin -Jungle Queen - Joker Pokers EM & S1-Solar ride -Dragon
